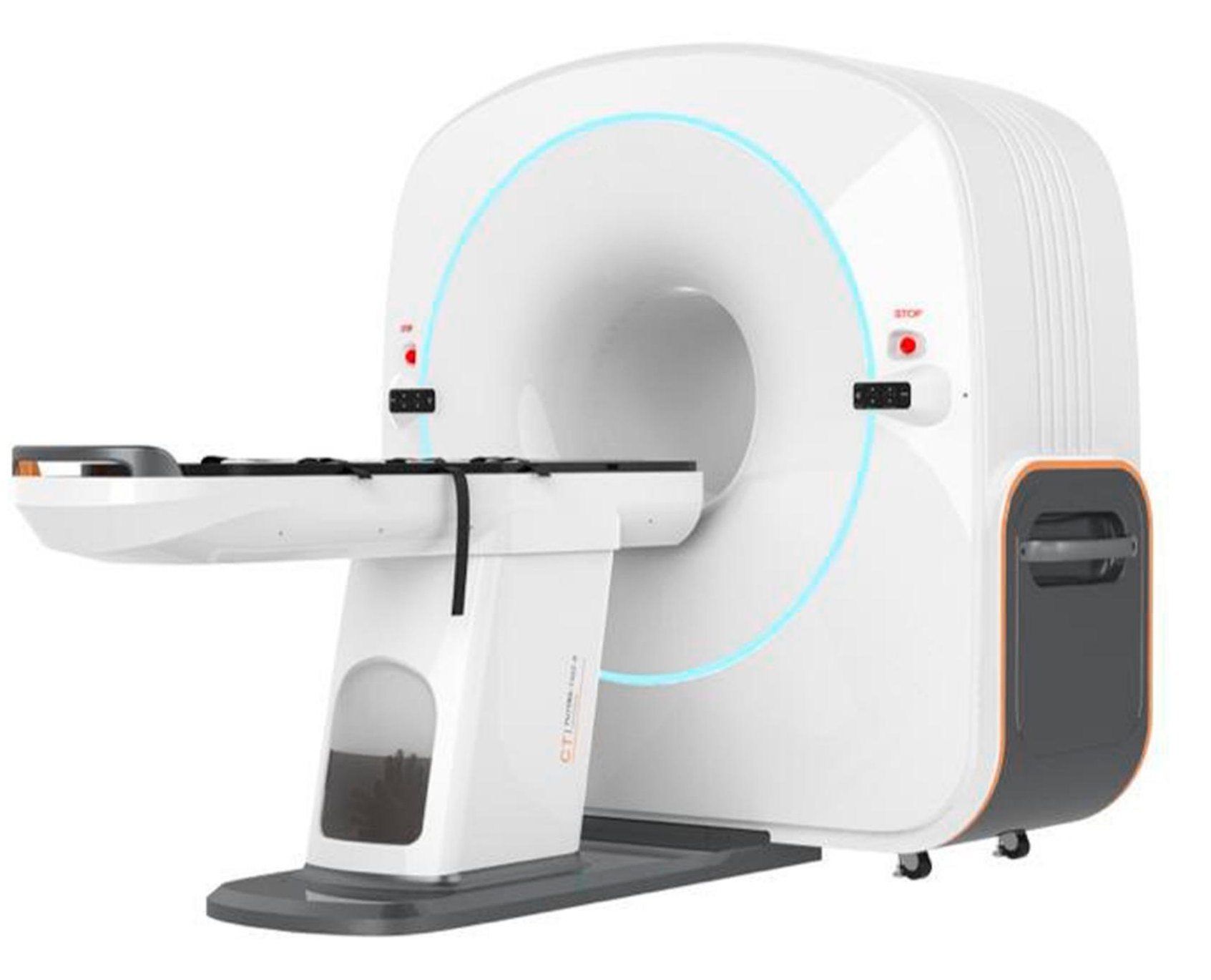

Ветеринарный конусно-лучевой компьютерный томограф
Высокоточная 3D-диагностика для современной ветеринарии, которая стала ещё доступнее.
О системе
STEINMANN CBCT объединяет рентгенографию, рентгеноскопию и КТ в одной компактной системе — максимум диагностической информации в рамках одного исследования.
Современная система конусно-лучевой компьютерной томографии, разработанная специально для ветеринарной практики и обеспечивающая высокое качество 2D- и 3D-визуализации.
Подходит для
Режимы работы
Система STEINMANN CBCT обеспечивает получение высококачественных двумерных изображений, сопоставимых с традиционной цифровой рентгенографией, одновременно расширяя диагностические возможности за счёт технологий трёхмерной визуализации.
Клиническое применение. Диагностика заболеваний опорно-двигательного аппарата, органов дыхания и мочеполовой системы.
Рентгеноскопия повышает диагностическую эффективность и снижает риск пропущенных или ошибочных диагнозов, позволяя анализировать движущиеся анатомические структуры в реальном времени.
Клиническое применение. Многоугловое наблюдение за движущимися органами в реальном времени, ортопедические вмешательства, контрастные исследования пищеварительной системы, визуализация мочеполовой и дыхательной систем.
Широкий угол конусного луча позволяет получить изображение анатомической области за одно вращение. Изотропные воксели и толщина среза до 0,24 мм дают детализацию, достаточную для планирования хирургических вмешательств.
Постобработка. MIP, MPR, CPR и VR — четыре метода анализа исходных данных, описаны ниже.
Конусно-лучевая томография
Проекция максимальной интенсивности. Технология выбирает пиксели с максимальной плотностью для формирования суммарной проекции — отображение сосудов, кальцификатов, костей и мягких тканей в оттенках серого.
Многоплоскостная реконструкция. Метод позволяет получать двумерные изображения тканей или органов в трёх плоскостях на основе исходных аксиальных срезов.
Криволинейная планарная реконструкция. Инструмент формирует двумерное панорамное изображение на основе трёхмерных объёмных данных КЛКТ. Визуализирует изогнутые анатомические структуры в одном изображении.
Объёмный рендеринг. Метод позволяет получать трёхмерное детализированное изображение костных структур в их нормальном физиологическом состоянии.
Диагностические области применения
Диагностика переломов, патологий костей и суставов, планирование хирургических вмешательств.
Исследование лёгких и дыхательных путей, выявление новообразований и воспалительных процессов.
Диагностика заболеваний мочевыводящей и репродуктивной систем.
Детализированная визуализация зубов и челюстей, включая сложные анатомические структуры.
Контрастные исследования и динамическая диагностика. Оценка функций органов в режиме реального времени с использованием рентгеноскопии.
Ключевые преимущества
Рентгенография, рентгеноскопия и конусно-лучевая КТ в одной системе расширяют диагностические возможности.
Толщина среза до 0,24 мм и изотропная реконструкция обеспечивают высокую детализацию.
Сканирование до 19 секунд и реконструкция до 40 секунд сокращают анестезиологические риски.
Широкий угол конусного луча позволяет получать изображение органа за одно вращение.
Оптимизированные протоколы обеспечивают снижение дозы облучения для животных и персонала.
Лазерная система позиционирования, моторизированное перемещение стола одним нажатием и APR-функции.
Поддержка MPR, MIP, VR и CPR для всестороннего анализа анатомии и патологий.
Небольшая площадь размещения и возможность подключения к стандартной сети 220 В.

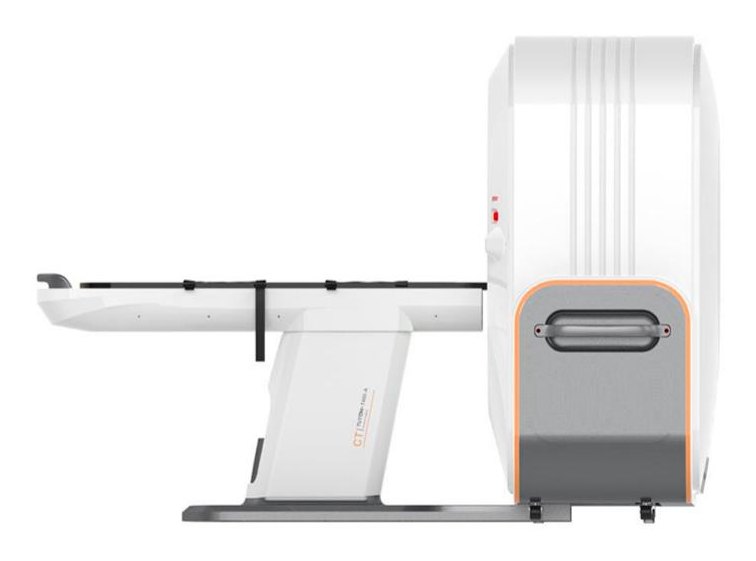

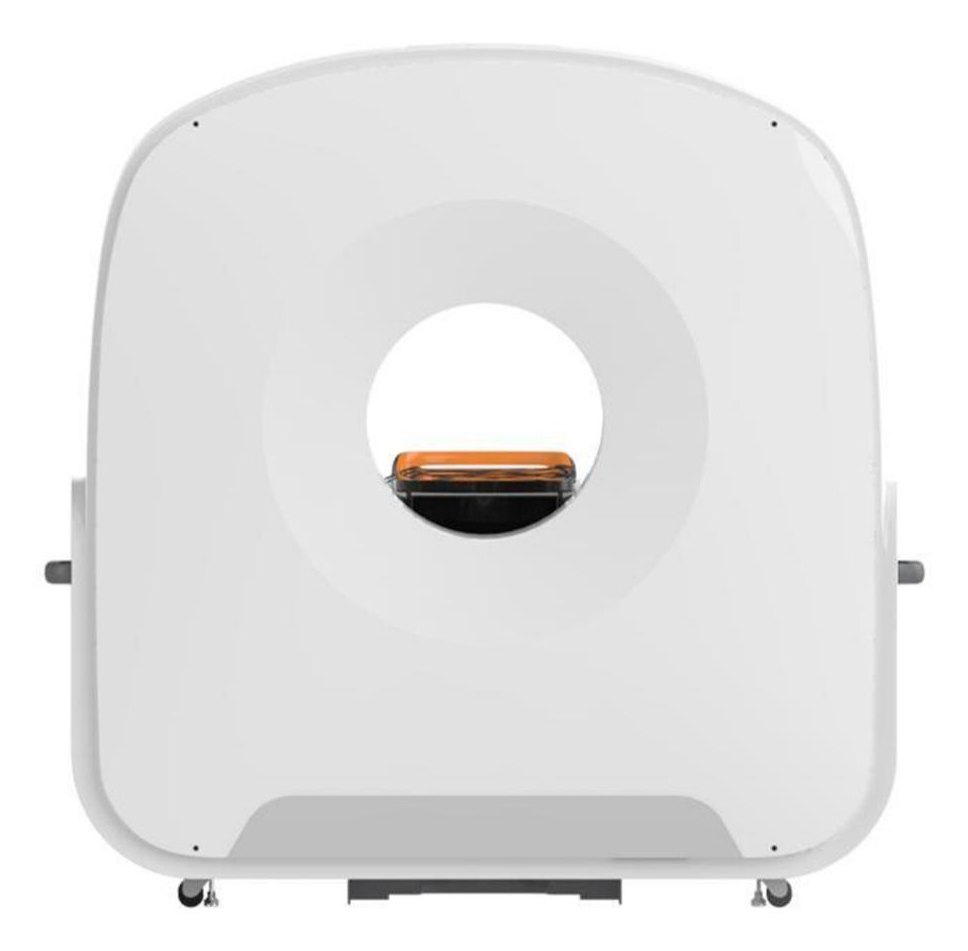

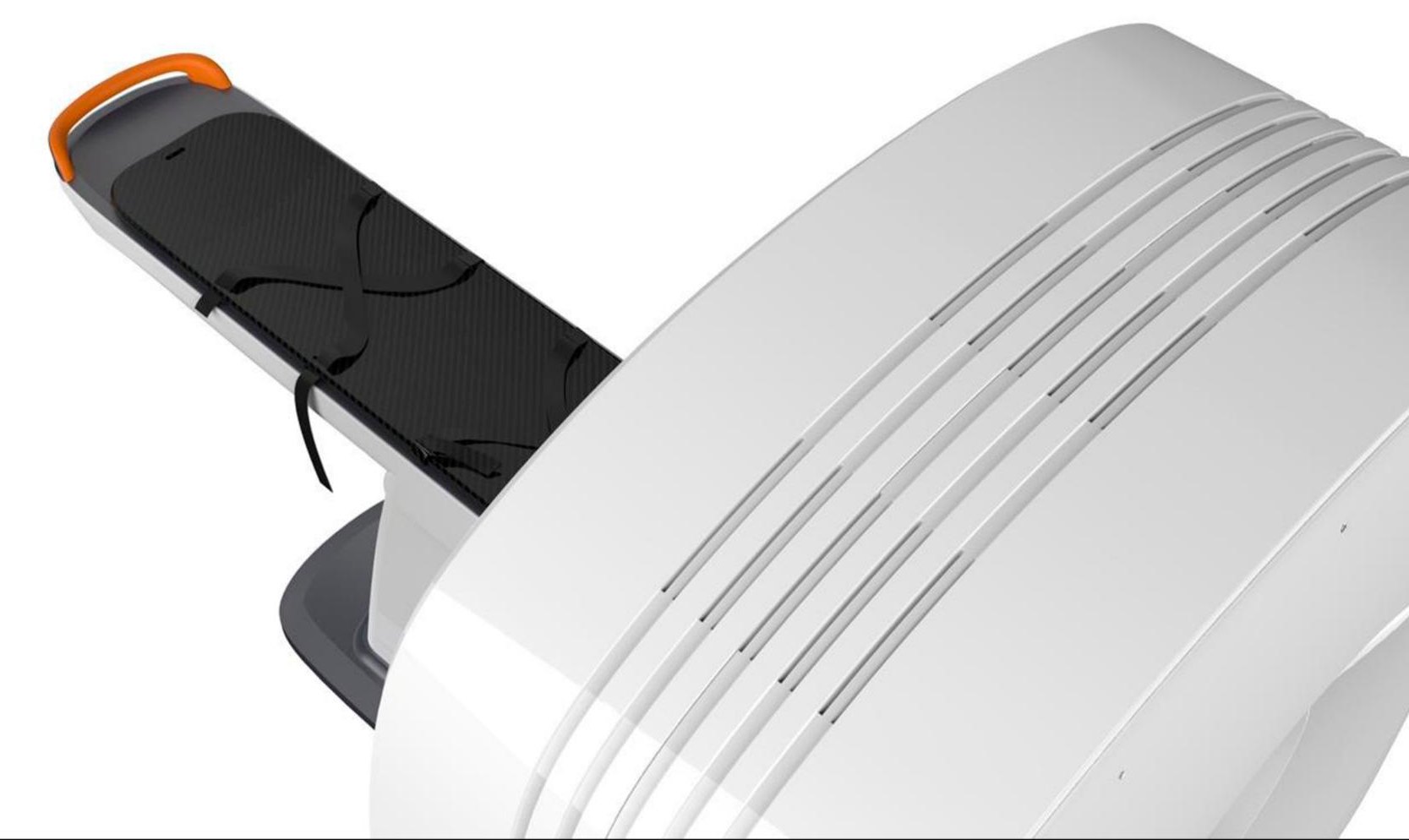

Конструктивные особенности
Уровень шума при работе — менее 70 дБ.

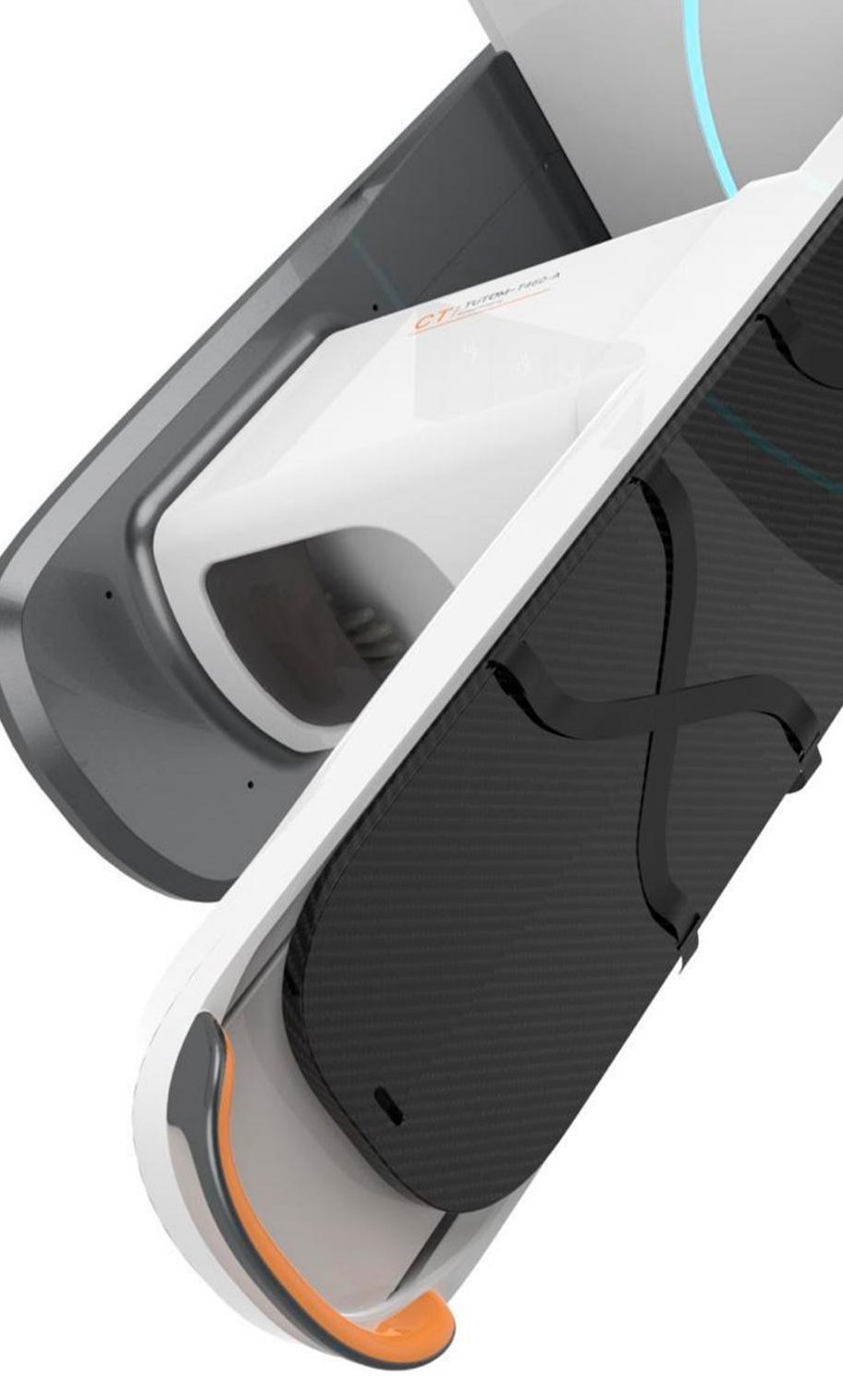

Подъём, опускание, продольное движение.
Технические характеристики
Полные технические параметры штатива, генератора, рентгеновской трубки и детектора.
| Параметр | Значение |
|---|---|
| Штатив | |
| Апертура гентри | 46 см |
| Продольное перемещение деки | 80 см |
| Вертикальное перемещение деки | 15 см |
| Максимальный вес пациента | 60 кг |
| Вес томографа в сборе | 260 кг |
| Источник электропитания | 220 В ± 10%, 50 Гц |
| Максимальное энергопотребление | 3,5 кВА |
| Генератор (сканирование) | |
| Анодное напряжение | 50 – 125 кВ (шаг 1 кВ) |
| Анодный ток | 2 – 16 мА (шаг 0,5 мА) |
| Рентгеновская трубка | |
| Размеры фокусных пятен | 0,6 мм / 1,3 мм |
| Скорость вращения анода | 2800 об./мин |
| Теплоёмкость анода | 80 кДж |
| Детектор | |
| Тип детектора | Аморфный кремний TFT |
| Материал сцинтиллятора | Йодид цезия |
| Размер изображения | 24,57 × 30,72 см |
| Поле обзора (FOV) для режима КЛКТ | 14 × 20 см |
| Матрица изображения | 2048 × 2560 пикселя |
| Размер пикселя | 120 мкм |
| Пространственное разрешение | 1,7 пар линий/мм |
| Частота кадров | 30 кадр./с |

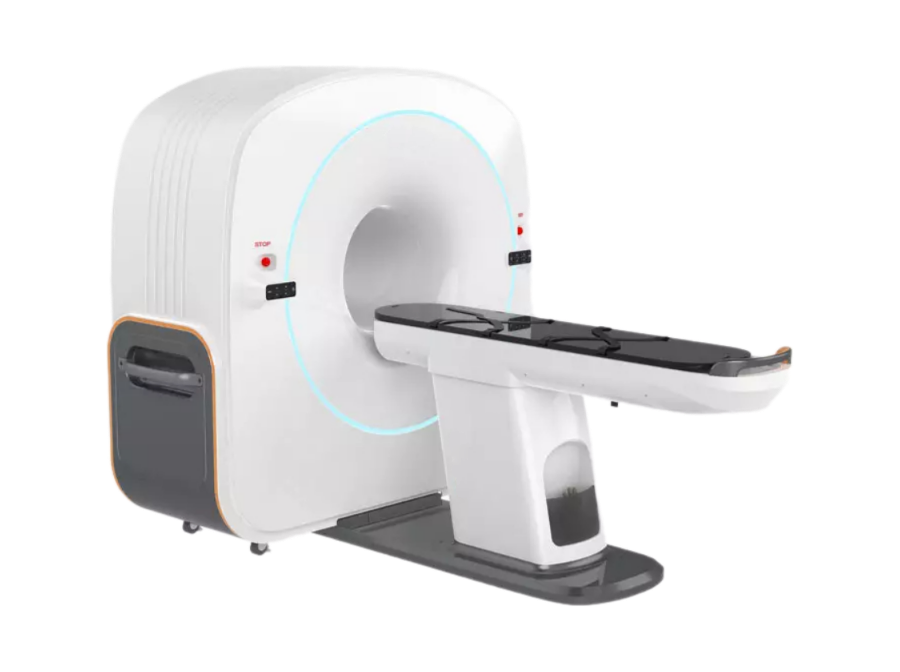

Комплектация
